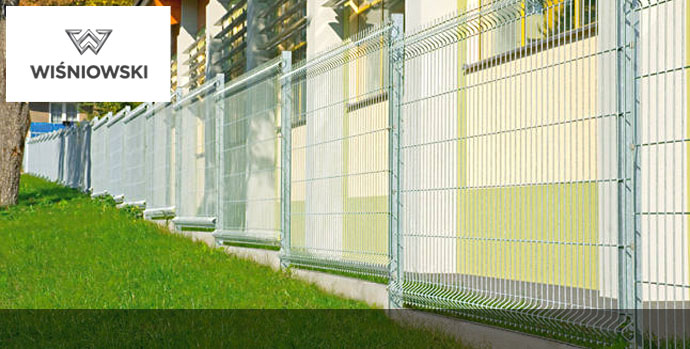

Ogrodzenia panelowe WIŚNIOWSKI

Pobierz katalog PDF

Zobacz też panele przemysłowe

VEGA B, VEGA B LIGHT (Z PRZETŁOCZENIEM)

Uniwersalne rozwiązanie

panele kratowe vega wisniowski 06

Panele kratowe z przetłoczeniem VEGA B i VEGA B Light wchodzą w skład systemu panelowych ogrodzeń kratowych.

Montaż paneli może odbywać się na czterech rodzajach słupów: Gamma - autorskim, opatentowanym rozwiązaniem opracowanym przez Firmę WIŚNIOWSKI oraz Alfa, Beta
i Omega.

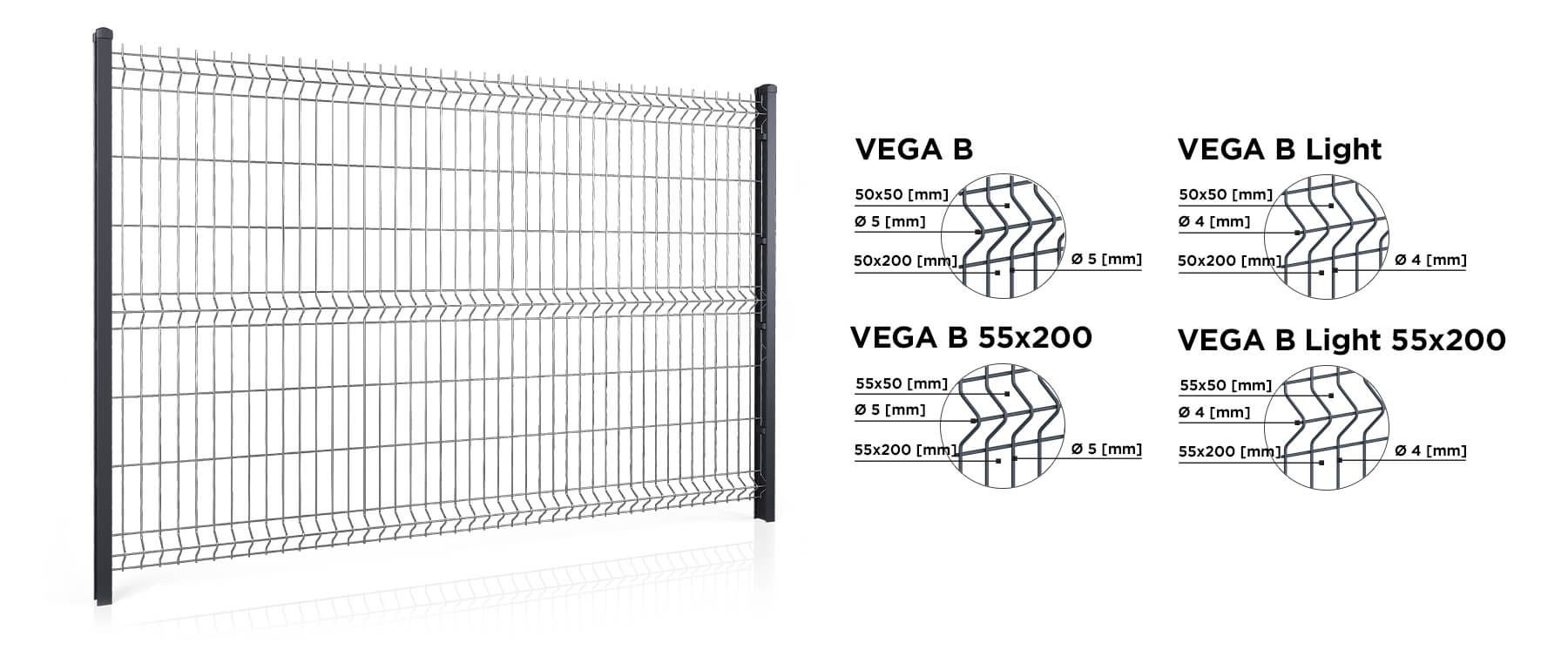

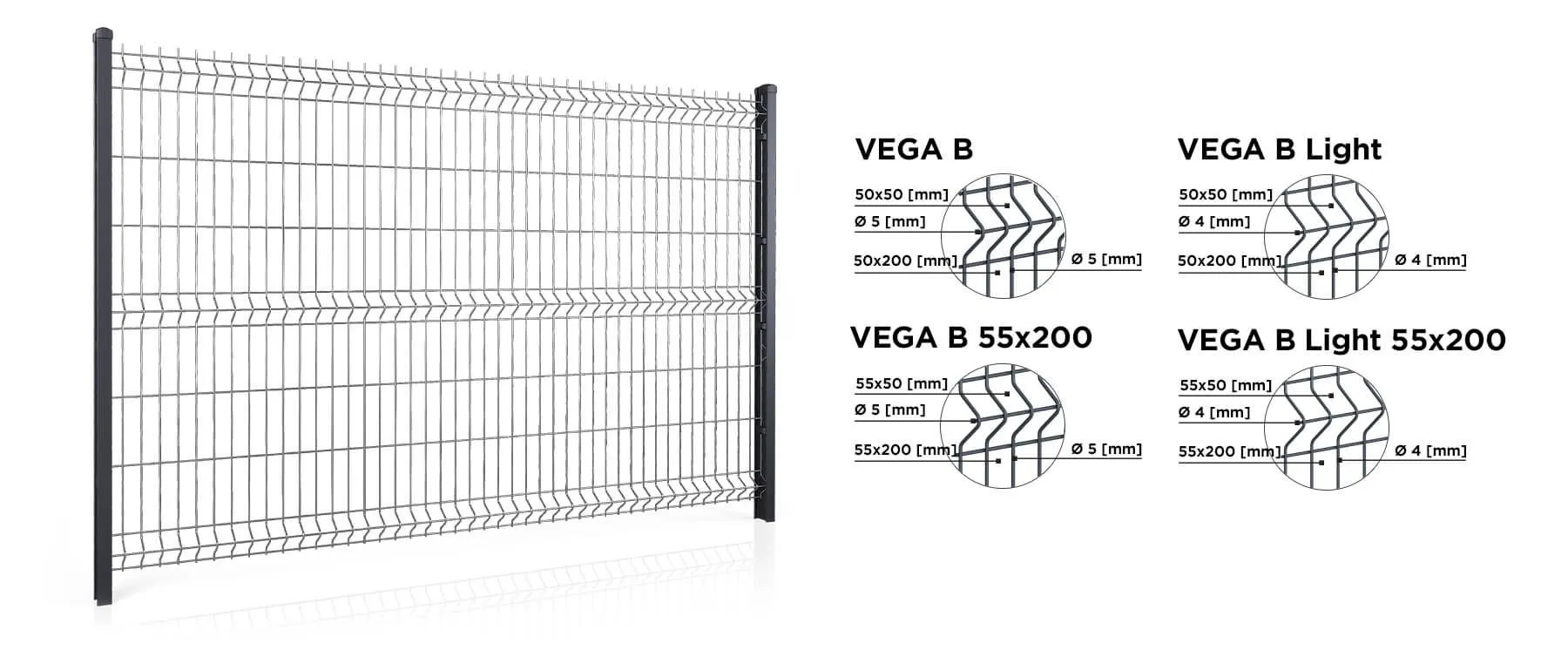

Panel VEGA B wykonany jest z prętów stalowych zgrzewanych o średnicy 4,8 mm, a panel VEGA B Light z prętów o średnicy 4 mm.

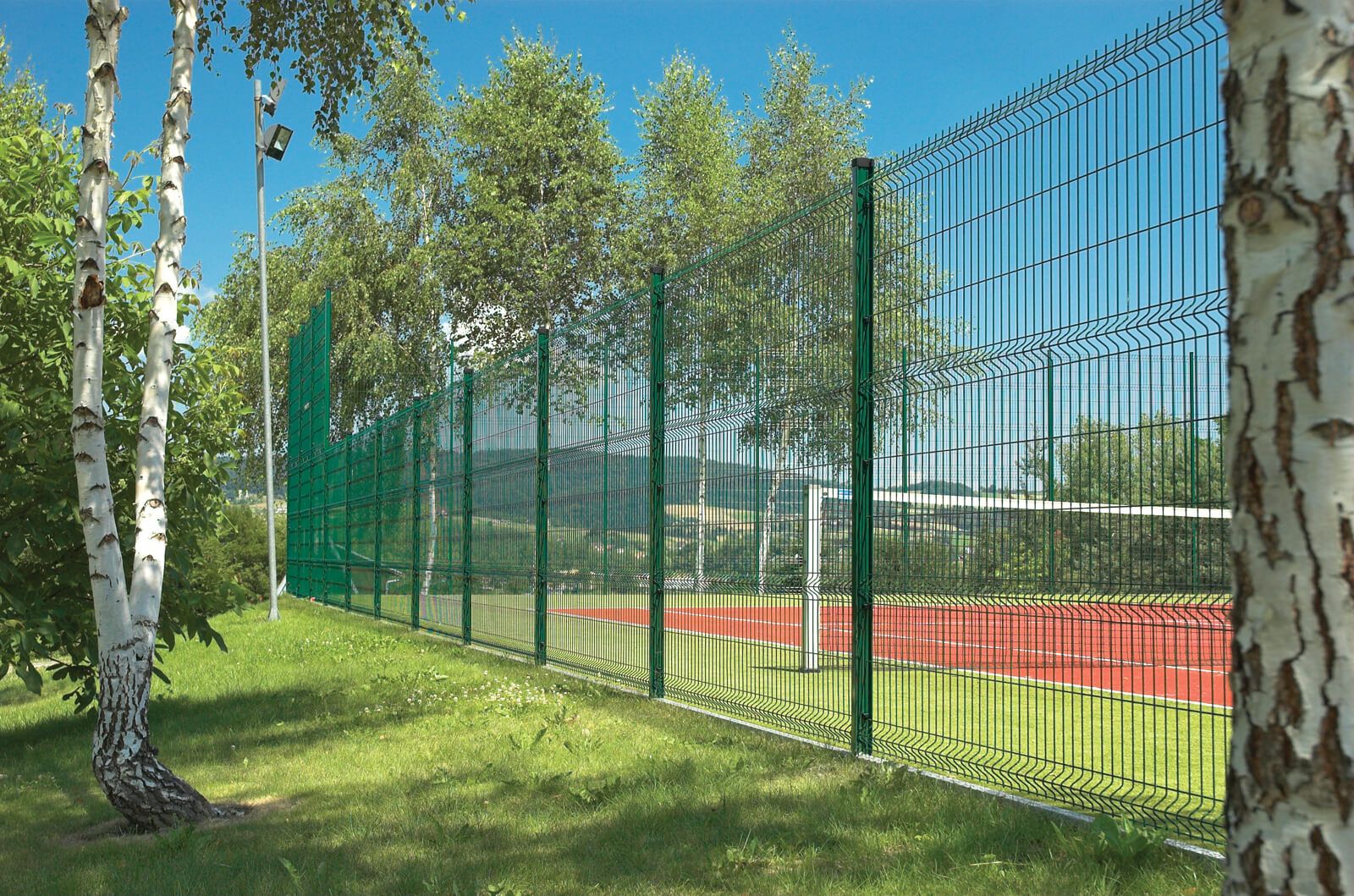

Znajdują szerokie zastosowanie przy grodzeniu parków, budynków użyteczności publicznej, supermarketów, fabryk, obiektów sportowych, a także posesji prywatnych.

SYSTEMY MONTAŻU

ogrodz-panelowe-system-safe

SYSTEM SAFE - na słupach o
przekroju 60 x 40 mm z otworami montażowymi.

sys beta pl

SYSTEM BETA - na słupach o
przekroju 60 x 40 mm z otworami montażowymi.

sys gamma pl

SYSTEM GAMMA - na dwuteowych
słupach o przekroju 65 x 42 mm z otworami montażowymi.

sys omega pl

SYSTEM OMEGA - Słupy o przekroju 60 x 40 mm

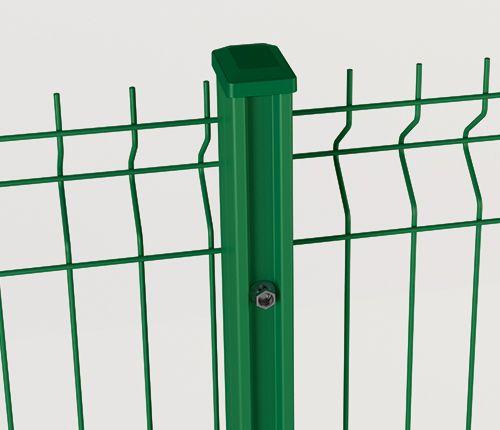

Montowanie paneli w SYSTEMIE SAFE odbywa się za pomocą kompletów uchwytów i śrub ze stali nierdzewnej. Przy systemie montażu panel wymaga odpowiedniego wycięcia.

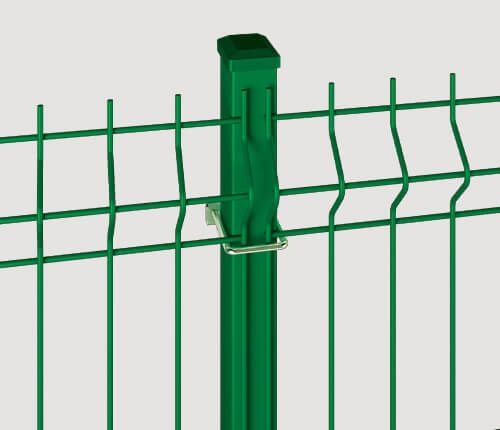

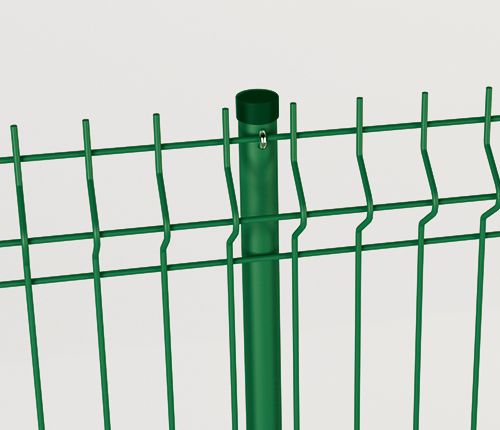

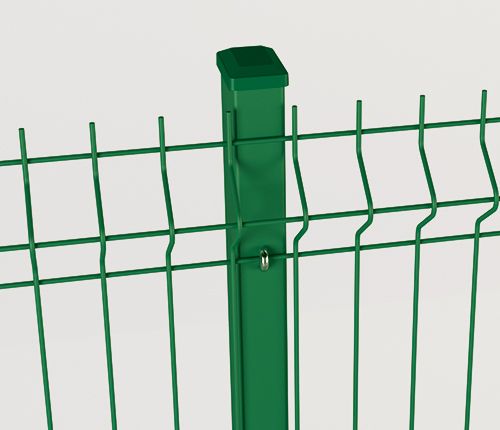

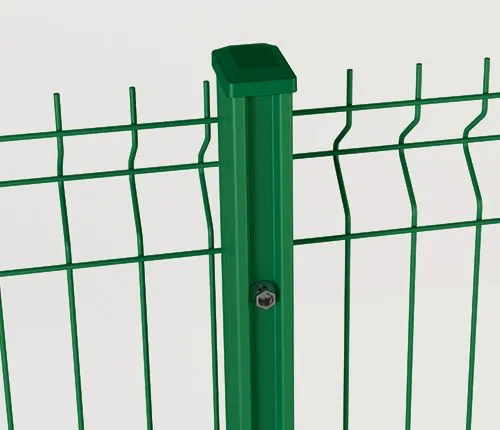

Mocowanie paneli w SYSTEMIE BETA odbywa się za pomocą śrub hakowych i nakrętek zrywalnych. przy łączeniu paneli poza słupem stosuje się złączki.

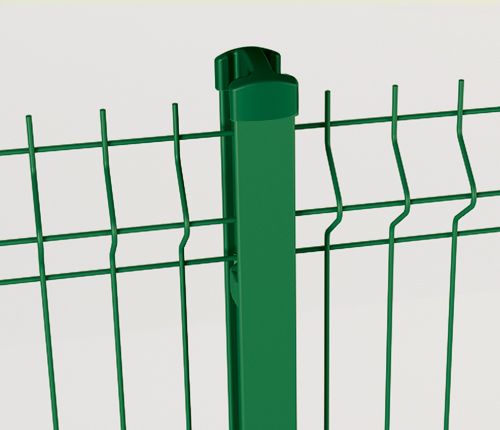

Słupy w SYSTEMIE GAMMA wykonane są z podwójnej blachy stalowej. Dzięki specjalnemu ukształtowaniu słupa mocowanie paneli jest niewidoczne na zewnątrz słupa.

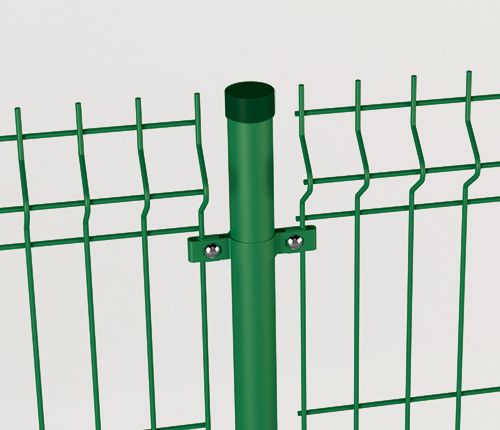

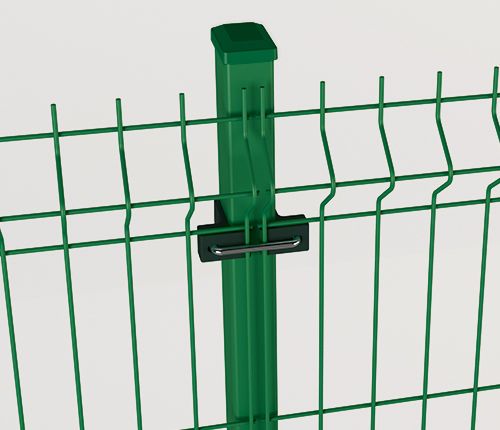

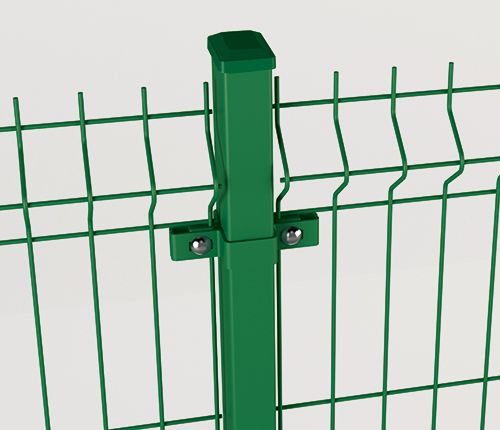

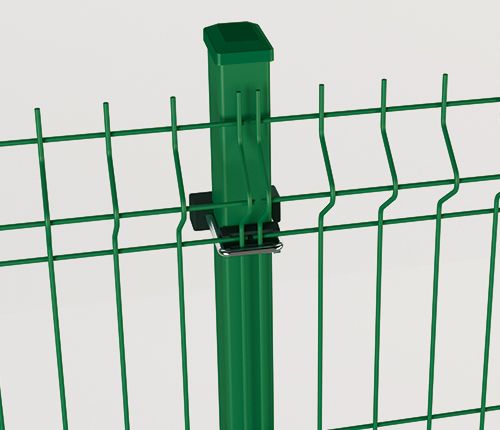

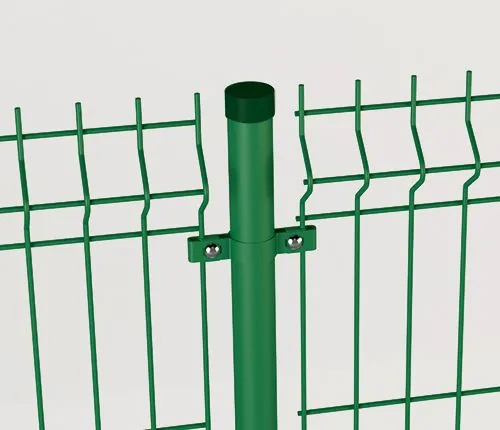

Montaż do boków słupa w SYSTEMIE OMEGA odbywa się przy użyciu dwudzielnych obejm, łączonych ze sobą za pomocą nierdzewnych śrub z nakrętkami zrywalnymi.

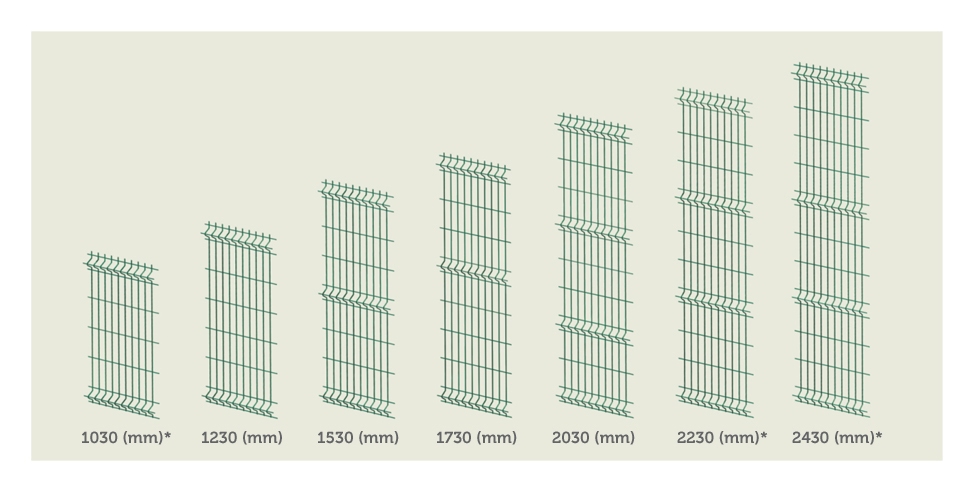

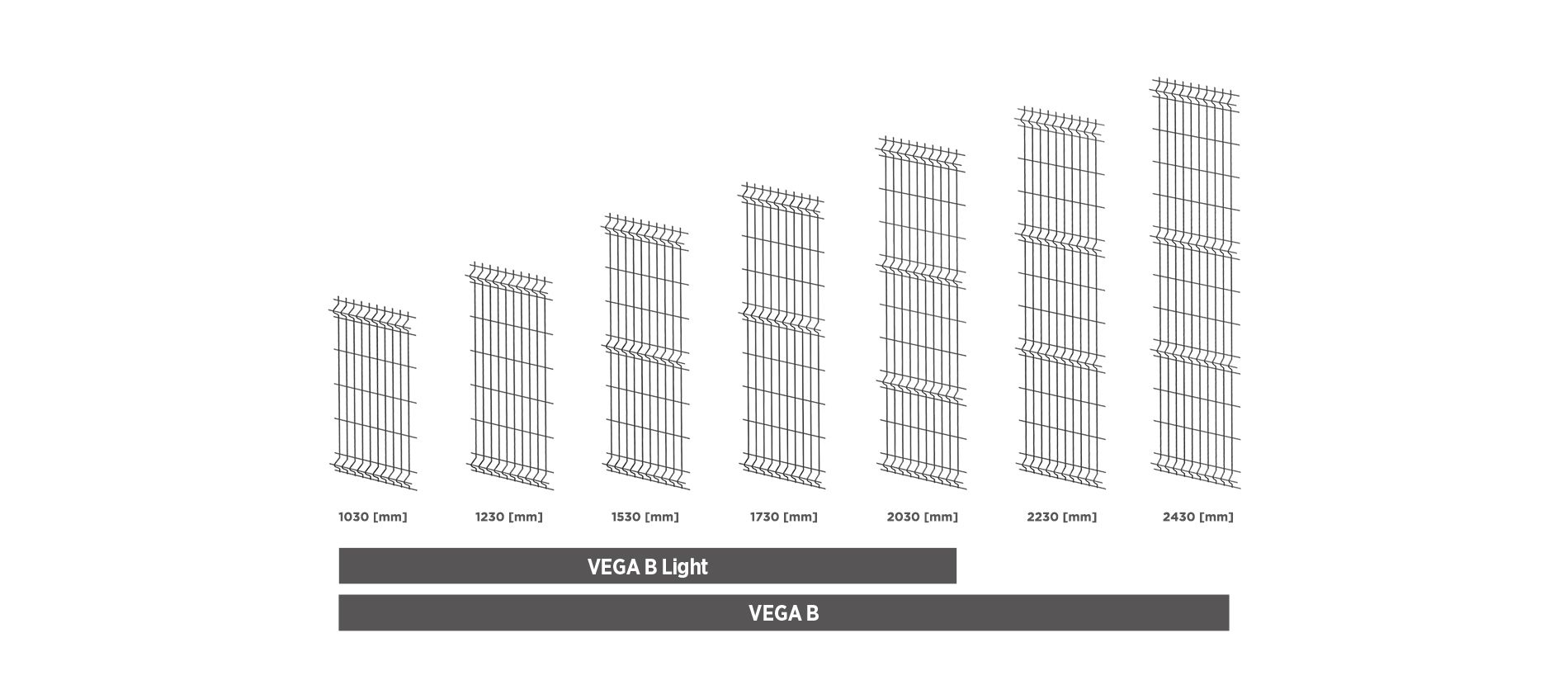

ZESTAWIENIE WYSOKOŚCI

bandera for wisniowski strona www obrazek ogrodzenia przemyslowe wysokosc kraty

PARAMETRY TECHNICZNE

Rodzaj panelu	Średnica panelu (mm)	Wymiary oczek prostych (mm)	Wymiary oczek małych (mm)	Szerokość panelu (mm)	Zabezpieczenia antykorozyjne	Kolory
Vega B	5	50x200	50x50	2500	ocynkowanie ocynkowanie + powłoka poliestrowa	standardowe inne z palety RAL
Vega B Light	4

VEGA 2D

VEGA2D

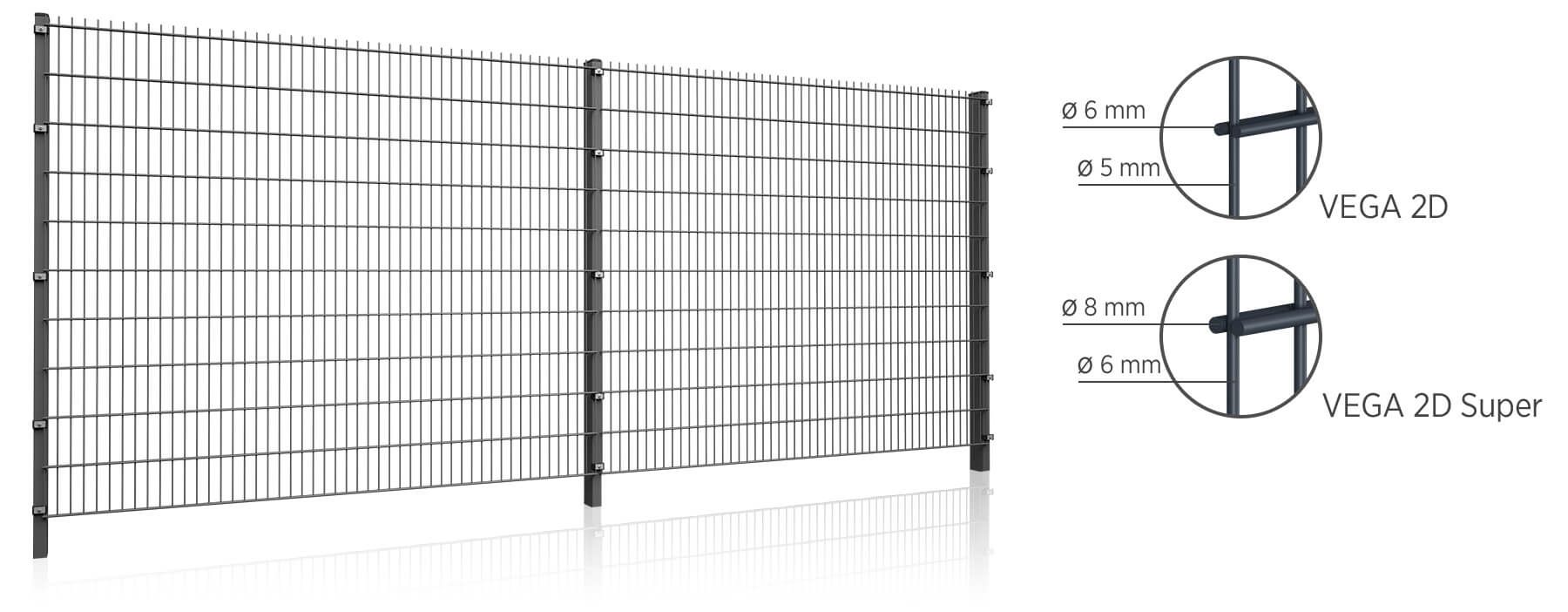

Panele VEGA 2D wykonane są z prętów stalowych zgrzewanych o średnicy pręta poziomego (podwójnego) 6 mm i średnicy pręta pionowego 5 mm.

Panele VEGA 2D Super wykonane są z prętów stalowych zgrzewanych o średnicy pręta poziomego (podwójnego) 8 mm i średnicy pręta pionowego 6 mm.

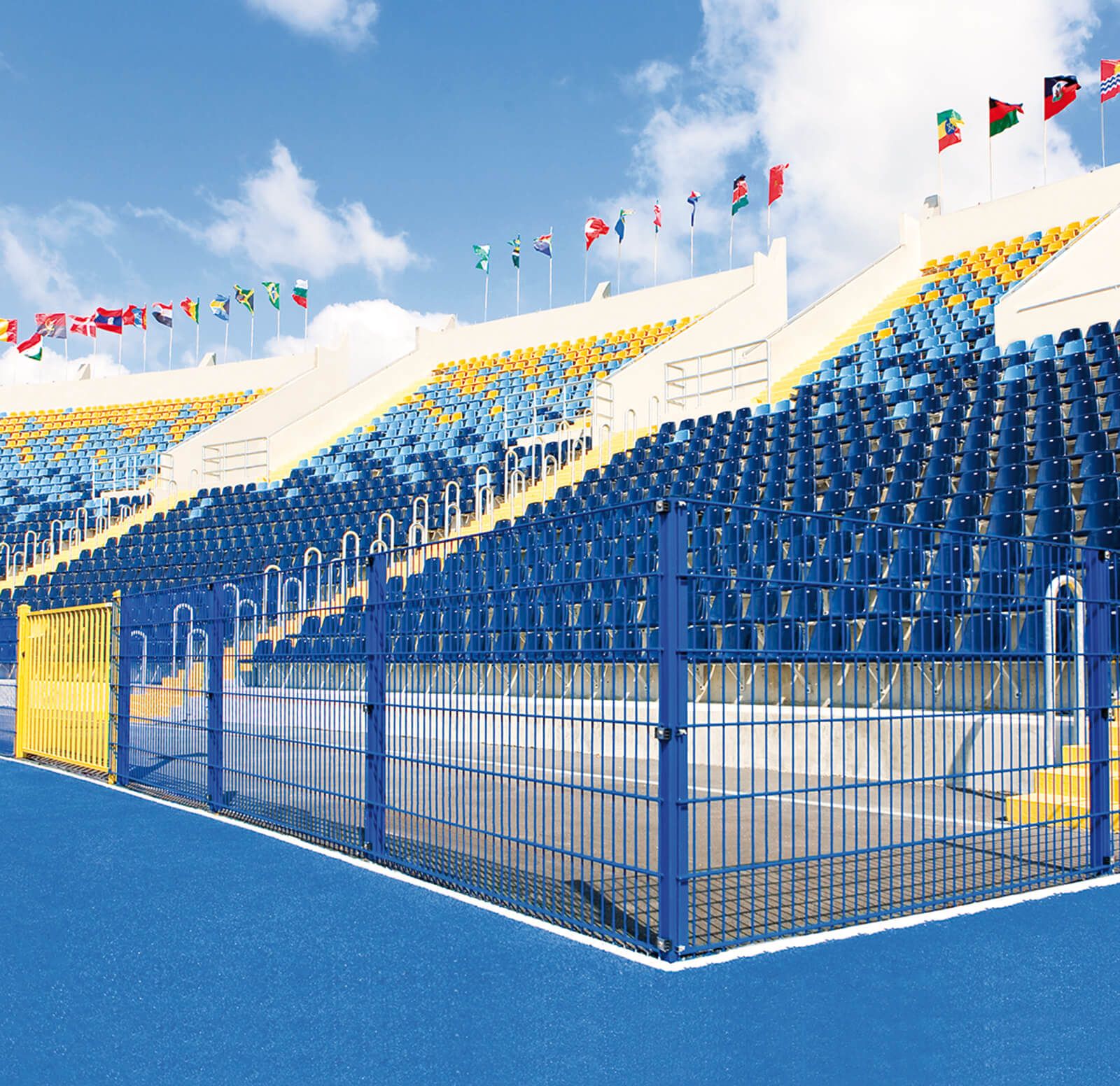

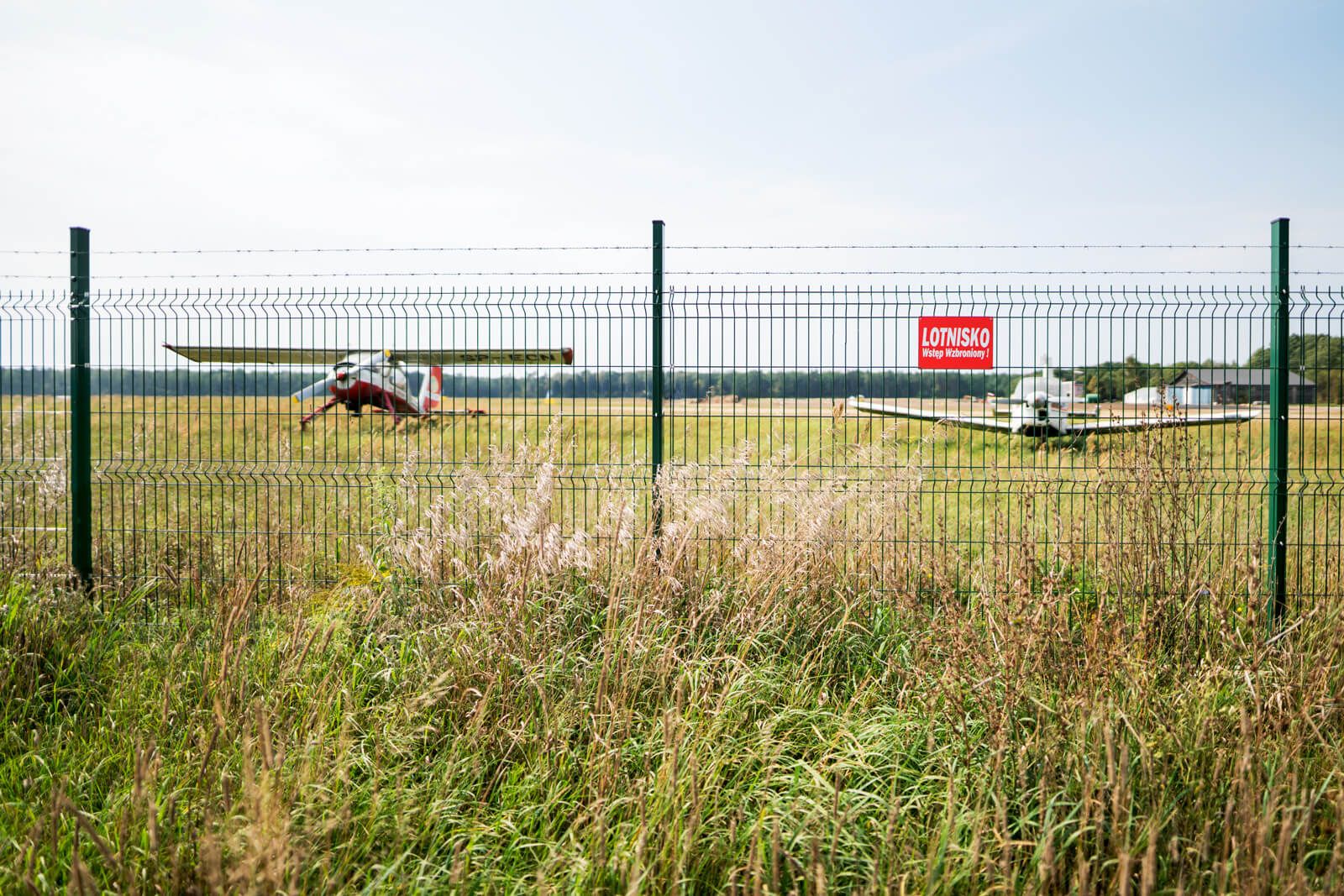

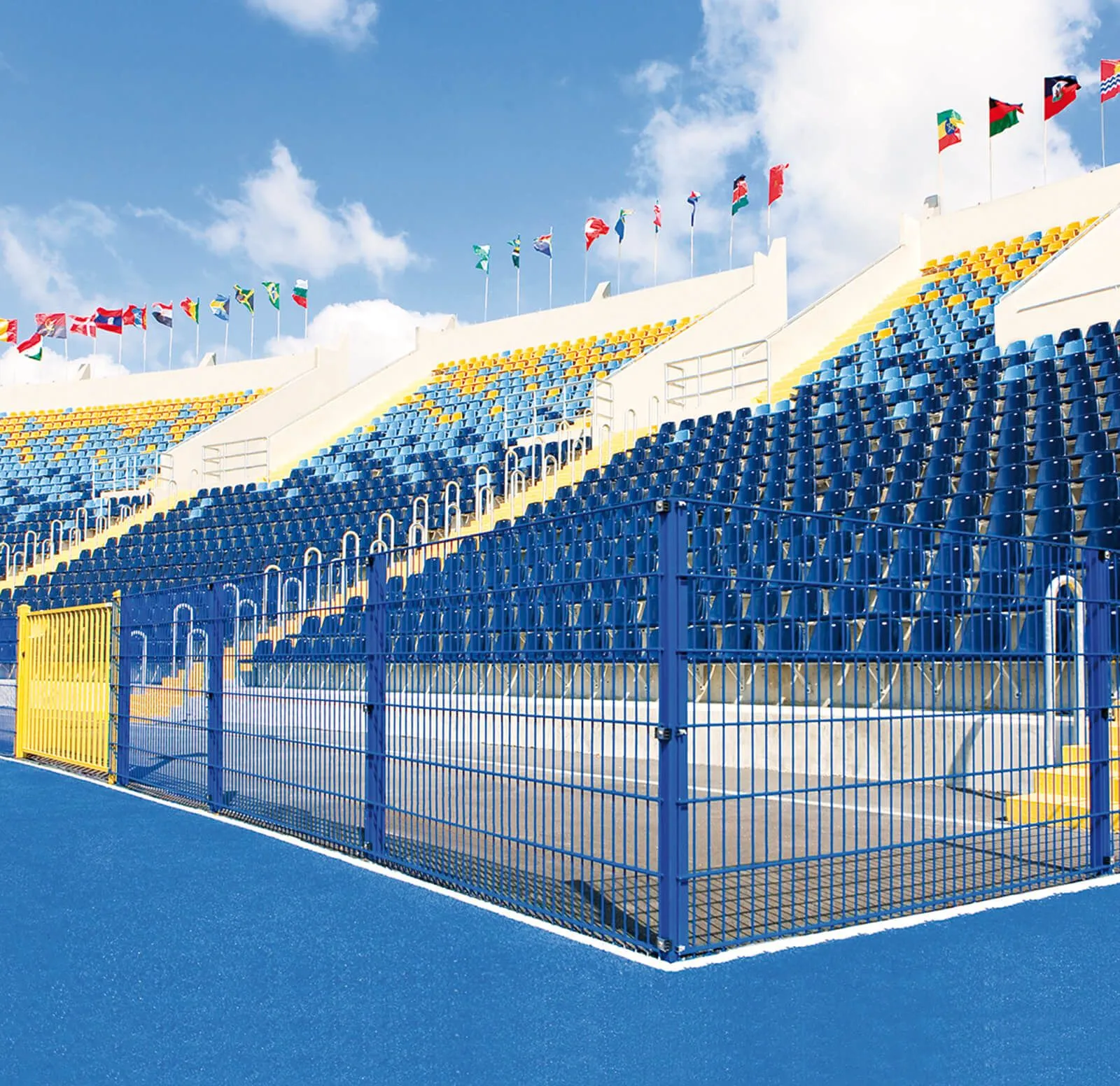

Ogrodzenia z paneli VEGA 2D i VEGA 2D Super znajdują szerokie zastosowanie jako osłona parków, budynków użyteczności publicznej, supermarketów, fabryk, lotnisk, obiektów wojskowych i sportowych.

SYSTEMY MONTAŻU

sys delta 2d pl

SYSTEM DELTA 2D - na słupach
o przekroju 60 x 40 mm.

sys sigma 2d pl

SYSTEM SIGMA 2D - na słupach o przekroju 60 x 40 mm.

sys omega 2d pl

SYSTEM OMEGA 2D - na słupach o przekroju 60 x 40 mm.

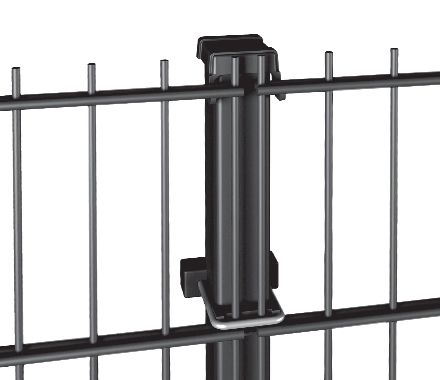

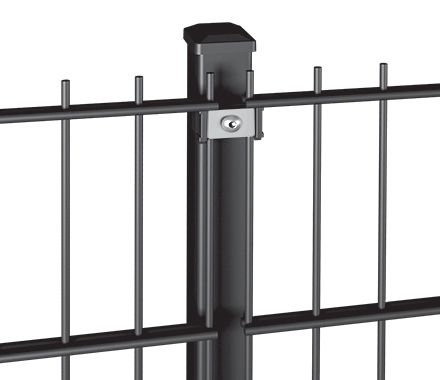

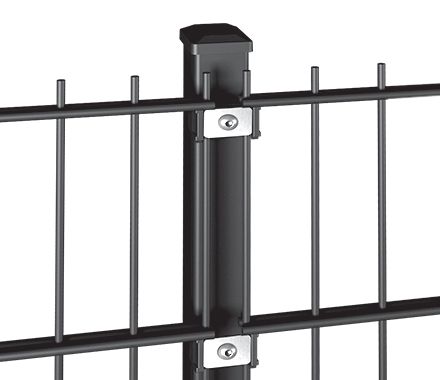

Panele w SYSTEMIE DELTA 2D zawieszane są na uchwytach montażowych znajdujących się pod każdym rzędem podwójnych prętów poziomych (typ 2D- L) lub z mniejszą liczbą uchwytów (typ 2D- S), montowanych za pomocą blaszek dociskowych.

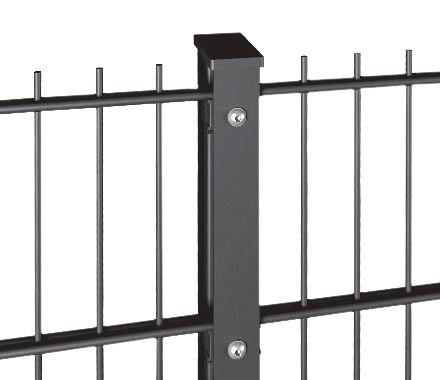

Panele w SYSTEMIE SIGMA 2D zawieszane są na uchwytach montażowych znajdujących się pod każdym rzędem podwójnych prętów poziomych, montowanych za pomoca listew dociskowych.

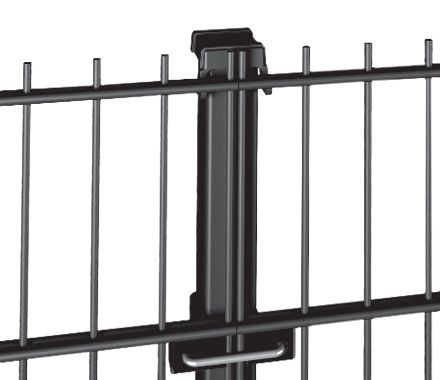

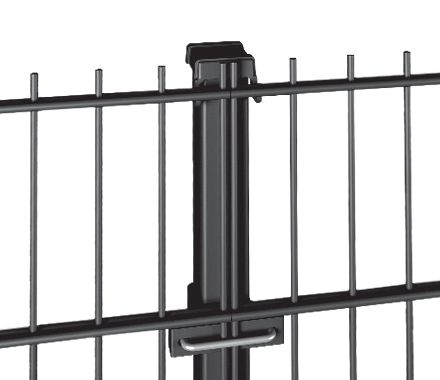

Montaż SYSTEMU OMEGA 2D do boków słupa odbywa się przy użyciu dwudzielnych, prostokątnych obejm, łączonych ze soba za pomocą nierdzewnych śrub z nakrętkami zrywalnymi.

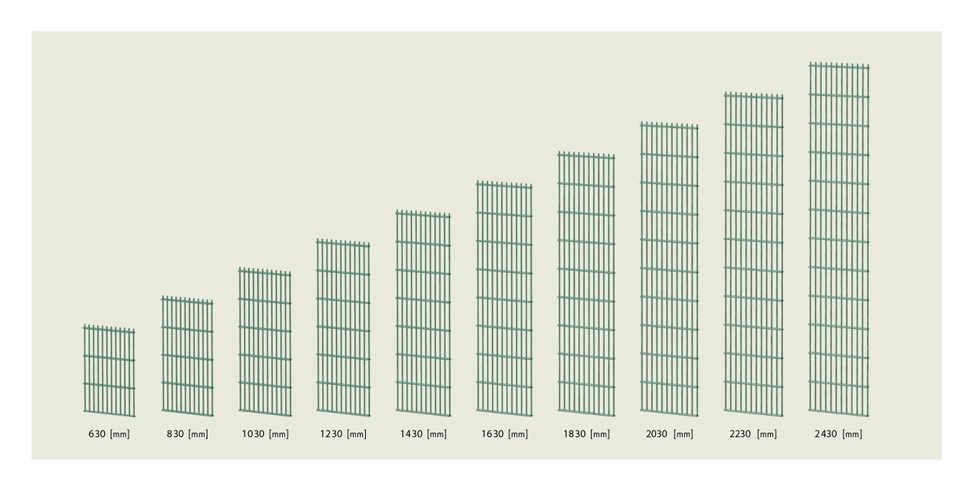

ZESTAWIENIE WYSOKOŚCI

bandera for wisniowski strona www obrazek ogrodzenia przemyslowe wysokosc vega2dkraty

PARAMETRY TECHNICZNE

Rodzaj panelu	Średnica prętów poziomych [mm]	Średnica prętów pionowych [mm]	Wymiar oczek [mm]	Szerokość panelu [mm]	Zabezpieczenie antykorozyjne	Kolory
Vega 2D	2 x 6	5	50x200	2500	ocynkowanie, ocynkowanie + powłoka poliestrowa	standardowe inne z palety RAL
Vega 2D SUPER	2 x 8	6	50x200	2500	ocynkowanie, ocynkowanie + powłoka poliestrowa	standardowe inne z palety RAL

ZABEZPIECZENIA ANTYKOROZYJNE

10 lat gwarancji

TRWAŁOŚĆ NA LATA

Wszystkie elementy ogrodzeń posesyjnych WIŚNIOWSKI poddawane są najlepszym metodom ochrony antykorozyjnej w postaci cynkowania i malowania proszkowego. Powłoka cynkowa uzyskiwana w procesie zanurzenia uprzednio oczyszczonej chemicznie konstrukcji
w kąpieli ciekłego cynku, chroni elementy ogrodzeń WIŚNIOWSKI przed korozją przez dziesiątki lat.

ochrona

EFEKTYWNA OCHRONA

Cynkowanie to technika efektywna ekonomicznie zarówno na etapie wytwarzania jak i eksploatacji. Ocynkowane ogrodzenia posesyjne WIŚNIOWSKI nie wymagają konserwacji powierzchni przez wiele lat. W okresie użytkowania nie trzeba martwić się zabezpieczeniem elementów za pomocą drogich środków, wymaganych przy tradycyjnych ogrodzeniach. Ocynkowana stal podlega recyklingowi, nie zaśmieca środowiska i nie stanowi dla niego obciążenia.

duplex

SYSTEM DUPLEX - PODWÓJNA OCHRONA

Połączenie właściwości powłoki cynkowej oraz powłoki lakierowej w systemie DUPLEX w znacznym stopniu pozwala na wydłużenie okresu eksploatacji ogrodzeń WIŚNIOWSKI. Cały czas, bez względu na warunki pogodowe mamy pewność, że ogrodzenia posesyjne WIŚNIOWSKI będa wyglądać estetycznie. Korzystanie z palety kolorów RAL daje możliwość doboru odpowiedniego koloru poliestrowej powłoki ochronnej.

sprawdzone

SPRAWDZONE W KAŻDYCH WARUNKACH

Proces cynkowania WIŚNIOWSKI jest zgodny
z europejską normą PN-EN ISO 1461 gwarantującą odpowiednia jakość cynkowanych produktów. Powłoka cynkowa jest odporna na wysokie i niskie temperatury oraz promieniowanie UV, a dzięki tym właściwościom zapewnia optymalną ochronę antykorozyjną powierzchni stalowych.

WZORY
